Introducció
El sistema de control automàtic consta generalment de les parts següents:
- Regulador d'elèctrode intel·ligent per a forn d'arc elèctric de fabricació d'acer.
- PLC de control de moviment del cos del forn d'arc elèctric de fabricació d'acer.
- HMI (ordinador personal industrial, IPC).
- Consola d'operació principal (sala de control principal).
- Taula d'operacions frontal del forn (col·locada al lloc del forn).
- Taula d'operacions de toc (col·locada a la plataforma de toc).
- La consola d'operació principal i tots els senyals de la consola d'operació del forn d'arc elèctric d'alta potència entren al PLC.
- El regulador intel·ligent d'elèctrodes i el PLC de moviment del cos del forn es comuniquen amb l'HMI a través de la xarxa PROFIBUS o Ethernet industrial.

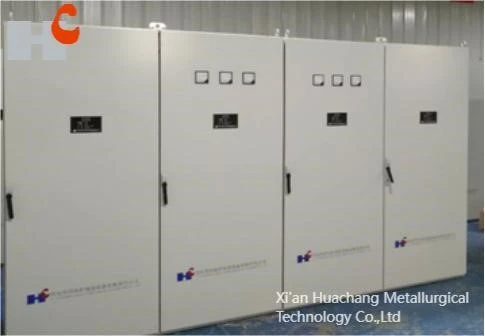

Sistema elèctric BT

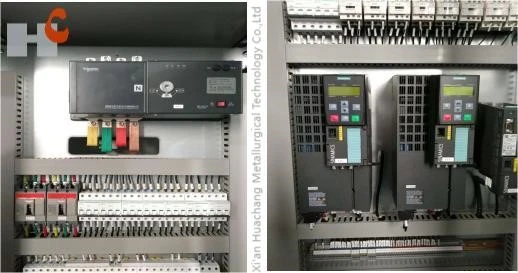

Gabinet d'alimentació LV
Consola principal
Sistema automàtic
Pantalla principal del sistema d'automatització
Sala de control central
